Использование сетки, направляющих и измерительных линеек
4.5. Использование сетки, направляющих и измерительных линеек
При перемещении и трансформации объектов можно воспользоваться несколькими вспомогательными средствами, предлагаемыми графическим редактором CorelDRAW 10. Измерительные линейки, расположенные сверху и слева, позволяют определить размеры и местонахождение объектов, а направляющие линии и сетка позволят более точно позиционировать объекты. Рассмотрим на примерах работу с этими средствами. Если на экране нет измерительных линеек, то выберите команду меню
View Rulers
(Вид Линейки). Линейки появятся на экране. Единицы измерения на линейках соответствуют единицам измерения, принятым в редактируемом документе. При выбранном инструменте "Pick Tool" и не выделенном ни одном объекте, можно установить единицы измерения с помощью списка
Units
(Единицы) панели
Property Bar
(Панель свойств). Вы можете дважды щелкнуть на любой из линеек и настроить их в появившемся диалоге, но мы не будем этого делать, а сразу перейдем к их использованию. Нулевые координаты на линейках имеет левый нижний угол рабочей области, однако при необходимости вы можете сменить точку отсчета. Перетащите мышью кнопку "Общее начало двух линеек" расположенную в месте пересечения измерительных линеек. Нулевое положение на линейках теперь расположено в месте, где вы отпустили кнопку мыши. Как
всегда, под словами “перетащите мышью” понимается следующая операция: подведите указатель мыши кнопке "Общее начало двух линеек" нажмите левую кнопку мыши и, не отпуская ее,передвиньте мышь, после чего отпустите кнопку мыши. Щелкните правой кнопкой мыши на кнопке "Общее начало двух линеек" и во вспомогательном меню выберите команду
Grid Setup
(Настройка сетки). На экране появится диалог настройки сетки (Рис. 4.3). Как многие аналогичные диалоги, он является частью общей системы настройки. Перейти к другим диалогам настройки можно, щелкнув мышью на нужной строке в левой части диалога. Однако можно и не обращать внимания на левую часть, работая только с полями правой части диалога.

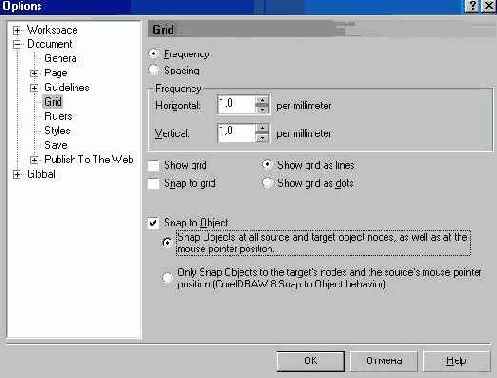

Рис. 4.3. Диалог настройки сетки
Установите флажок
Show grid
(Показать сетку), чтобы сетка была видна, и в переключателе выберите вариант
Show grid as lines
( Показать сетку как линии) для выбора внешнего вида сетки. Если вы выберете вариант
Show grid as dots
(Показать сетку как точки), вместо сетки вы увидите только точки в местах пересечения линий. Если хотите, вы можете в этом же диалоге установить расстояние между линиями сетки. В нашем примере сетка имеет одну линию на миллиметр. С помощью переключателя, расположенного в верхней части диалога, можно выбирать между заданием частоты линий и интервалами между линиями сетки. Нажмите кнопку
ОК,
диалог закроется, и на экране появится сетка. Обратите внимание, что при малом масштабе просмотра не все линии сетки отображаются на экране. Теперь добавим направляющие, то есть непечатаемые линии, которые могут помочь при выравнивании объекта. Перетащите мышью вертикальную линейку вниз. На месте, где вы отпустите кнопку мыши, появится пунктирная линия. Это и есть вертикальная направляющая. Перетащите мышью горизонтальную линейку, таким способом создав горизонтальную направляющую. Подведите указатель мыши к вертикальной направляющей. Указатель изменится на "Указатель стрелки". Перетащите направляющую. Обратите внимание что направляющая, с которой вы работаете, красного цвета, а другая направляющая - черного. Нажмите клавишу Delete и вертикальная направляющая будет удалена. Щелкните мышью на оставшейся направляющей, и она изменит цвет черного с на красный. Еще раз щелкните на направляющей и рядом с ее концами появятся стрелки.Подведите указатель мыши к любой стрелке и указатель изменится на "Полукруглую стрелку". Перетащите конец направляющей, и ее наклон изменится. Таким образом, вы можете создать любое количество горизонтальных, вертикальных и наклонных направляющих. Линейки, сетка и направляющие помогут разместить объекты точно в требуемом месте.
