Рисование окна





Для окончательной установки рамы нам придется "прорубить" в башне оконный проем. Для этого нужно проделать в фигуре 3 отверстие, точно отвечающее по форме контуру рамы.

1. Скопируйте раму 9 в буфер обмена.

2. Преобразуйте ее в редактируемые кривые командой Convert to editable shapes. Затем разгруппируйте командой Ungroup и разбейте на отдельные субконтуры командой Break shapes. Все эти команды находятся в меню Arrange.

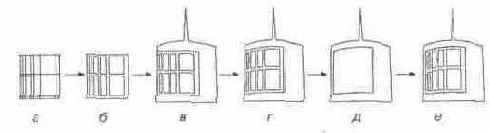

3. Удалите все субконтуры рамы 9 командой Delete (ни в коем случае не командой Cut, поскольку нам понадобится содержимое буфера обмена), оставив только внешний контур (Рисунок 9.27, д).

4. Выполните для контуров рамы и башни команду Join shapes. Оконный проем готов.

5. Установите раму из буфера обмена комбинацией клавиш <Ctrl>+ +<Shift>+<V> (Рисунок 9.27, е). Любой иной способ приведет к смещению рамы относительно требуемого положения.
